Правильний монтаж автомобільного акумулятора є критично важливою процедурою, від якої залежить стабільність роботи всієї електронної системи транспортного засобу та безпека бортової мережі. Будь-яка помилка під час встановлення, наприклад, недотримання полярності, може миттєво призвести до короткого замикання або виходу з ладу вартісних блоків керування. Чітке розуміння базового алгоритму дій гарантує надійний пуск двигуна та запобігає пошкодженню клем.
Маркування та полярність виводів
Першочерговим завданням перед монтажем є безпомилкове визначення полярності акумулятора, оскільки неправильне з’єднання призведе до серйозної поломки електроніки авто.
Основні параметри маркування:
- Тип полярності. Визначається за розташуванням струмовиводів на кришці корпусу відносно лицьової сторони.
- Колірна індикація. Використання червоного ковпачка для плюса та чорного або синього для мінуса.
- Геометрія клем. Діаметр плюсового виводу завжди трохи більший за мінусовий для запобігання помилкам.
- Стандарт виводів. Відповідність європейському стандарту Type 1 з конусними металевими штирями.
При прямій полярності (0) плюс розташований ліворуч, а при зворотній (1) — праворуч, якщо дивитися на АКБ з боку клем. Важливо візуально знайти на корпусі викарбувані знаки «+» та «-», які є головним орієнтиром.
Більшість сучасних легкових автомобілів використовують стандартні конусні клеми, де позитивний вивід має діаметр близько 19.5 мм, а негативний — 17.9 мм. Це конструктивне рішення фізично ускладнює натягування мінусового затискача на плюсовий штир, проте вимагає уважності під час роботи з дротами в обмеженому просторі.
Підготовка контактних поверхонь
Надійний електричний контакт можливий лише за умови ідеальної чистоти металевих поверхонь, тому перед підключенням необхідно ретельно видалити всі сліди окислення.
| Метод очищення | Ефективність | Особливості застосування |
|---|---|---|
| Металева щітка | Висока | Швидко видаляє товстий шар оксидів |
| Наждачний папір | Середня | Підходить для делікатної фінішної обробки |
| Хімічний спрей | Максимальна | Розчиняє наліт у важкодоступних місцях |
Особливу увагу слід приділити внутрішній частині затискачів силових кабелів, де найчастіше накопичується щільний сірий наліт, що створює високий опір току. Перед початком процедури обов’язково перевірте цілісність ізоляції дротів, оскільки навіть мікротріщини можуть стати причиною витоку енергії або займання під час експлуатації.
Видалення залишків старої змазки та бруду з посадкового майданчика дозволяє уникнути перекосів акумулятора під час фіксації. Чисті клеми забезпечують мінімальний падіння напруги в момент холодного пуску двигуна, що особливо актуально в зимовий період, коли навантаження на стартер зростає в кілька разів через густу оливу.

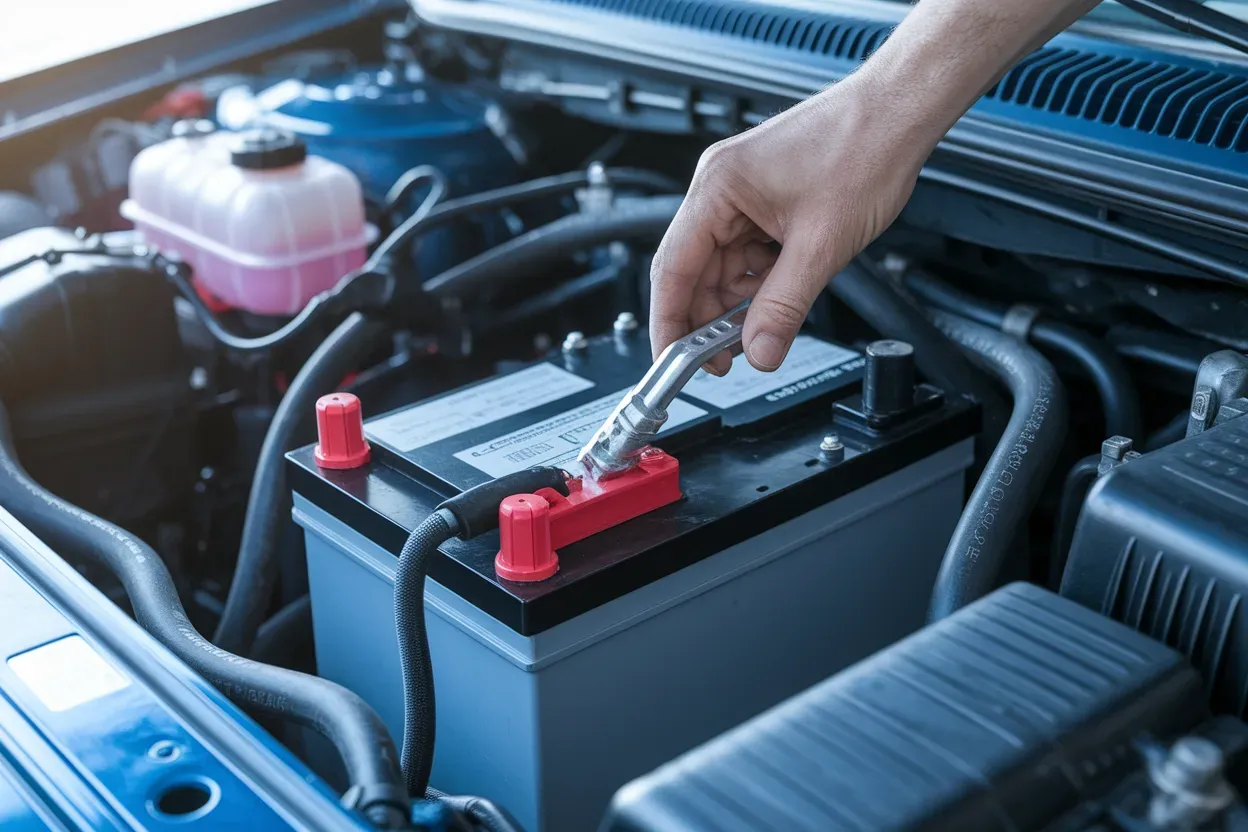

Послідовність з’єднання силових кабелів
Суворе дотримання черговості підключення кабелів є головним правилом техніки безпеки, яке дозволяє уникнути випадкового замикання інструменту на масу автомобіля.
Алгоритм підключення:
- Встановіть акумулятор на штатне місце та переконайтеся в його стійкості.
- Першим підключіть позитивний кабель (червоний) до клеми зі знаком «+».
- Надійно затягніть гайку затискача за допомогою гайкового ключа.
- Другим підключіть негативний кабель до клеми «-» (маса).
- Зафіксуйте мінусовий затискач та перевірте щільність посадки обох дротів.
Логіка такої черговості проста: якщо першим підключити «мінус», то весь кузов автомобіля стає провідником. У такому разі випадковий дотик ключа до будь-якої металевої деталі під час закручування плюсової клеми викличе потужну іскру та вибух. Коли ж першим з’єднується «плюс», ланцюг залишається розірваним, і контакт інструмента з кузовом не несе жодної загрози безпеці майстра.
Категорично заборонено плутати полярність при з’єднанні, адже навіть короткочасний контакт навпаки гарантовано спалює діодний міст генератора та запобіжники основних систем.
Після завершення маніпуляцій з кабелями переконайтеся, що дроти не натягнуті надто сильно і не торкаються гострих рухомих елементів двигуна.
Фіксація та захист контактів
Після завершення електричного з’єднання необхідно подбати про механічну стійкість батареї та довготривалий захист металу від агресивного впливу довкілля.
Засоби для обробки клем:
- Технічний вазелін. Бюджетний варіант для базової консервації контактів.
- Литієве мастило. Стійке до температурних коливань та вимивання водою.
- Силіконові суміші. Створюють тонку еластичну плівку, що відштовхує бруд.
- Мідні спреї. Покращують провідність та запобігають прикипанню металу.
Клеми потрібно затягувати з помірним зусиллям, щоб наконечник неможливо було провернути рукою, але при цьому не деформувати м’який свинець самого виводу. Зайве зусилля може призвести до появи мікротріщин у корпусі АКБ навколо штиря, через які згодом почнуть просочуватися пари електроліту, що посилить корозію.
| Тип захисту | Вологостійкість | Діапазон температур |
|---|---|---|
| Вазелін | Низька | До +50°C |
| Силікон | Висока | Від -40°C до +200°C |
| Літій | Середня | Від -30°C до +120°C |
Існує два основних типи кріплення корпусу: верхня металева планка зі шпильками або спеціальний нижній затискач, який фіксує виступ на нижній частині акумулятора. Незалежно від конструкції, батарея має бути нерухомою, оскільки надмірна вібрація призводить до передчасного осипання активної маси з пластин та скорочення терміну служби виробу.
Контрольна перевірка працездатності
Ідеальним показником напруги для повністю зарядженого автомобільного акумулятора у стані спокою вважається діапазон 12.6 — 12.7 В.
Фінальний етап монтажу включає візуальну та інструментальну перевірку, щоб переконатися у відсутності люфтів і коректній роботі зарядного пристрою автомобіля. Клеми повинні сидіти мертво, а дроти мати вільний хід для компенсації вібрацій двигуна під час руху.
Етапи фінального контролю:
- Перевірка щільності фіксації кабелів шляхом легкого розгойдування.
- Вимірювання напруги на клемах за допомогою цифрового мультиметра.
- Запуск двигуна та спостереження за індикаторами на приладовій панелі.
- Контроль стабільності роботи мультимедіа та підсвічування салону.
- Вимірювання зарядної напруги від генератора при увімкненому моторі.
Якщо після підключення ви помітили тьмяне світло ламп або труднощі при обертанні стартера, слід негайно перевірити чистоту контактів та надійність затягування гайок.
Напруга на клемах під час роботи двигуна повинна триматися в межах 13.8 — 14.5 В, що свідчить про справність генератора та реле-регулятора. Після завершення всіх робіт може знадобитися коротке налаштування годинника або аудіосистеми, які зазвичай скидаються при тривалій відсутності живлення.
Дотримання чіткої послідовності дій та увага до чистоти контактів є тим фундаментом, на якому базується багаторічна робота акумулятора. Вибір конкретного методу захисту чи способу очищення може варіюватися залежно від умов експлуатації автомобіля, проте базовий алгоритм монтажу залишається непохитним стандартом безпеки для будь-якого водія.
